Máquina del stenter del aire caliente con las cámaras del sistema de gas 8 secciones

Descripción de producto

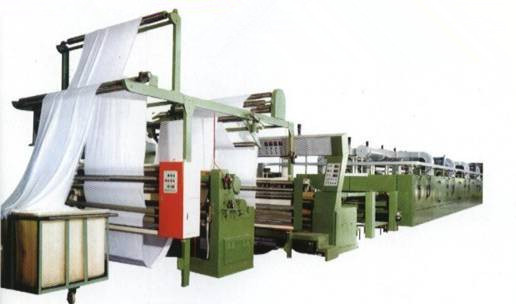

Máquina del stenter del aire caliente con las cámaras del sistema de gas 8 secciones KZM-180-340







KZM-180-340 tipo stenter del aire caliente que fija la máquina (sistema de gas)

Cámaras 8 secciones





Proceso:

Borde infrarrojo de la anchura de la entrada del → del paño del → apretado abierto del marco, centrando el tornillo auto de la sobre-alimentación del →lower del dispositivo de la enderezadora de la trama del → del rodillo del →padder que gasta el borde de sobre-alimentación superior del → →E+L que detecta el dispositivo del uncurler del borde de los fingeres del → E+L cuatro del borde el →pinning en la cámara del → para el → de la refrigeración por aire del → del ajuste del calor que fija de compensador del → del agua coolingφ570*2 del →, guider (cultivo del oscilación a la J-caja) /Plaiting device→batching del paño de E+L







Sección del paño de la entrada:

1. Rodillo del padder de MH591-180 MH591-180

2. dispositivo auto de la enderezadora de la trama

3. Tela principal: tela tejida

4. 180 anchuras nominales del cm: 180 cm

5. 70-160 anchura eficiente del cm: 70-160 cm

6. 10-100 gama de velocidad mecánica de M /min: 10-100 M /min

fuente 7.Heating: gas natural

8. Transportación de cadenas: cadena de la placa del perno

9. Presión de aire: sobre 0.5mpa

la parte superior 10.Infeed sobrealimenta la gama: -10% al 30%

11.Infeed más bajo sobrealimentar la gama: - el 10% al 30%

12. PLC: Siemens, alemán

13. Convertidor de frecuencia: la impulsión principal es Siemens, convertidor de frecuencia de la fan: Danfoss “HOLIP” de Dinamarca







l sistema del guider del paño de la tela de E&L

Incluyendo el rodillo de tensión de la rotación y la extensión de la manija del ajuste, el brazo largo es 1400m m de largo.

• Un taub dentro del brazo largo.
• Impulsión dos ampliar el rodillo (separador que separa el rodillo)

l anchura de A del tablero del sensor

l un par de rodillos de guía de centro, la superficie consiste en muchas placas, que son laterales movidas.

l auxiliar y componentes impulsores

Para el paño seco o mojado



Dispositivo de la guía del paño

• Flotando el compensador rotatorio de la tensión, controle la velocidad del rodillo del padder.
• Rodillo de Padder: MH591-180



rodillo del padder del dos-rodillo

1. tipo oblicuo del rodillo
2. Una capa y una protección de los haces del estante
3. Rollo del bafle hecho del acero inoxidable

4. Presión de gran diámetro del cilindro dos asegurar la compresión uniforme y eficiente
5. rodillos del apretón:
6. el rodillo activo de la compresión cubrió el caucho duro, dureza del °shore 85
7. el rodillo de presión de la voz pasiva cubrió el caucho duro, dureza del °shore 80

8. Rodillo de goma duro activo, impulsión del motor 11kw



el padder destroza el tanque químico

1. Elevación y baja neumáticas
2. control llano con el dispositivo del regulador llano
3. anchura del rodillo: 1800m m

4. Diámetro del rodillo: 350m m

5. Poder que exprime total hasta 7 toneladas.
6. dispositivo de descarga para el drenaje rápido del tanque



Enderezadora de la trama

Máquina del ajuste de Stenter combinada con la cadena de vuelta horizontal



dispositivo de la alimentación y de la sobre-alimentación del paño



plataforma de alimentación del paño y actuar la plataforma


rodillo superior de la tracción, un rodillo más bajo de la tracción

2.2kw conducen dos rodillos de la tracción
La caja de cambios del uso ajusta la transmisión del rodillo de la tracción dos de la tensión entre la tela
Índice máximo del diseño de la sobre-alimentación el +40%
Comparado con la velocidad de la cinta transportadora
Dos rodillos del ampliador, impulsión 1.5kw
Tatuajes del espiral de acero inoxidable
Dos de la trama rodillos ajustables eléctricamente, 4 impulsión del × 0.18kw

Un rodillo de guía instalado debajo del rodillo superior de la tracción



Puente del metro - situado en el área de la sección de alimentación del paño.



El dispositivo de alimentación de la tela

El cepillo de dos pernos sobrealimenta el dispositivo, dispositivo tensor del borde del paño

Regulación independiente izquierda y derecha
2 impulsión del × 0.37kw
E + L dispositivo del uncurler del borde



El transportador de la tela equipó cadenas de alta tecnología

El paño entra en la pista es 4500m m de largo

Conectado por una modulación de soldadura de la anchura del alambre,

El cepillo del borde del paño del empuje se fija en el paño entra en área,

Tensor de cadena neumático,

Cadenas y pistas en la cámara

Impulsión coaxial de cadena

Placa de cadena de vuelta horizontal del perno del partido, lubricación durable de cadena,

Del paño plataforma hacia fuera

Rodillo de guía Pin-apagado





Dispositivo de ajuste de cadena eléctrico de la anchura

Un tornillo dentro del área de alargamiento, impulsión 0.55kw

Cuatro tornillos están en una cámara caliente

Un tornillo está en el área del paño hacia fuera, impulsión 0.55kw

Entre y salga fuera del paño son anchura exhibida

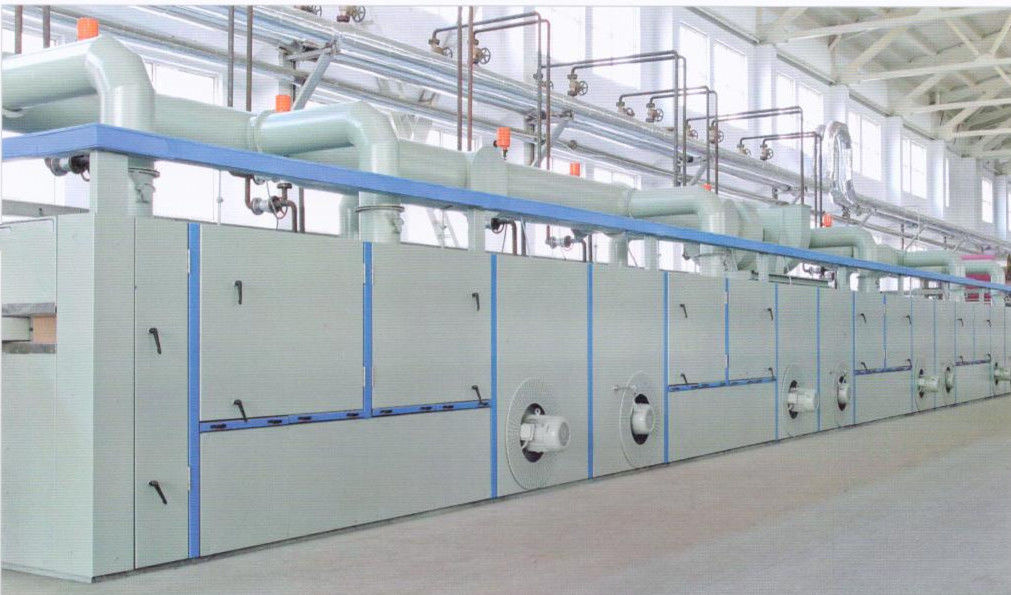

Cámara de calor

El marco de la cámara se hace del hierro de ángulo 6# y el acero del canal 8# aunó.

8 cámaras calientes, por cámara son 3000m m de largo

La puerta termoaislador se hace a partir 1.2m m de acero en frío 100m m, grueso, llenado del material de aislamiento y de las tiras de goma de silicona usados para sellar.

Con las propiedades eficientes del aislamiento térmico

Los filtros dobles, los filtros a nivel superior se pueden limpiar de la operación del dispositivo, no abren la puerta y abajo
Filtros inferiores de la cámara proteger la ventilación


Suave-tipo mercado de la corriente KLD del cad del espray


Endecha-en diseño del flujo de aire



Cámara caliente antes y después del cuarto del aislamiento

Entre y salga de telas tienen barrera del viento



El aislamiento de calor inferior

Los paneles especiales del aislamiento, con la fibra mineral gruesa de 100m m


Lugar en parte inferior de la cámara caliente



Sistema de aire de circulación “conducto doble”
Separación del flujo de aire del conducto superior y más bajo y del control manual.
Ocho cámaras calientes, cada cámara tienen 2 fans de circulación.
La conexión directa de FM al motor y a la fan, poder es 7.5kw/1740rpm, velocidad máxima es 1740rpm.
8 sistemas del dispositivo de la modulación de frecuencia, cada poder 15kw.



Sistema protector

La caída del sistema interrumpe automáticamente soplos del flujo de aire a la tela

Cuando usted se gira, sistema de memoria automático del reset



Sistema del calor

8 hornillas del calor (Italia “RIELLO ")

Dispositivo del control de la temperatura 8

° de circulación de temperatura del aire 230





Dispositivos del extractor

2 sistemas del extractor, impulsión del motor de la modulación de frecuencia.

Cada poder del motor es 3kw.



Corriente de enfriamiento del área cad - mercado del Espray-aire

1000m m largo, motor impulsor conectado directamente

El poder es 5.5kw. Gire la velocidad es 1500rpm



Configuración eléctrica del dispositivo

Toda la impulsión del transportador de la tela adopta el motor del control de frecuencia

Cuando la parada normal y parada de emergencia,

Retraso del control a un alto completo

El dispositivo de control y la supervisión del equipo está en el paño entran en área y área del paño hacia fuera.

Caja eléctrica
Pre-arreglo, diseño apropiado a la temperatura más alta de 40°, y humedad relativa el 90% del alambre
Tela del cable del motor impulsor del transportador
Otros pequeños cables eléctricos
Cable de circulación de la fan


Los cables de control, arreglaron de manera operacional.





Del paño sección hacia fuera



del paño rodillos de la plataforma y de la tracción hacia fuera

impulsión 3kw

el rodillo de la refrigeración por agua 2, cada diámetro es 570M M

J – paño de caja hacia fuera



El metro contrario de la tela



dispositivo de la entrega del paño (dispositivo combinado de procesamiento por lotes por lotes y de trenzado)

Rodillos y misericordia de la tracción con tela-conectado y trabajo junto para conducir el aislamiento

La tensión de la tela puede ser ajustada

La gama de la trenza es 1000m m

El diámetro del dispositivo de procesamiento por lotes por lotes es 1500m m



Eliminación estática del alto rendimiento

Una barra del ion está en dispositivo de procesamiento por lotes por lotes.



Uno fija de herramientas



Un lote de piezas que llevan





Pintura



Tablero de instrumentos y los componentes del gabinete de la cámara para la pintura brillante-azul, azules (RAL5007)
tratamiento antioxidante, tal como pintura o capa galvanizada en la pintura de los gris plateados, gabinete gris.
